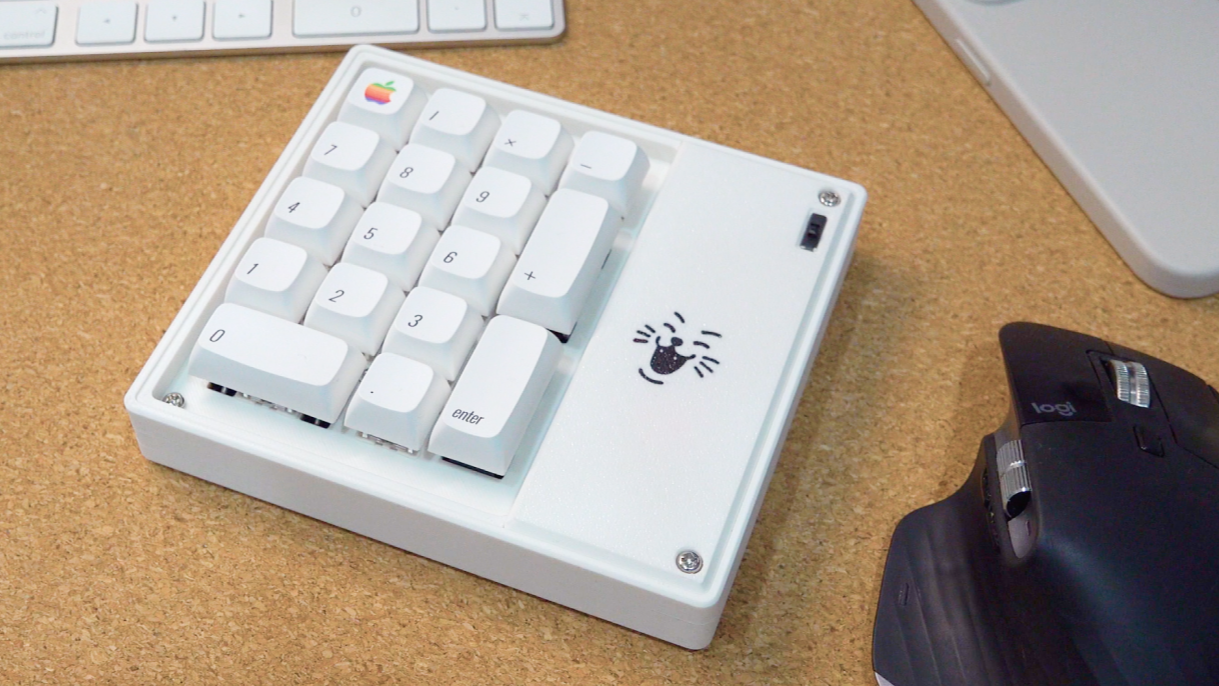

블루투스 키패드 만들기 (ESP-WROOM-32)



이전 글: https://newtlekim.tistory.com/7

무선 블루투스 키보드를 만들기 위해서, 위 글을 반드시 보고오는게 좋습니다. 중복된 내용은 과감히 뺐습니다.

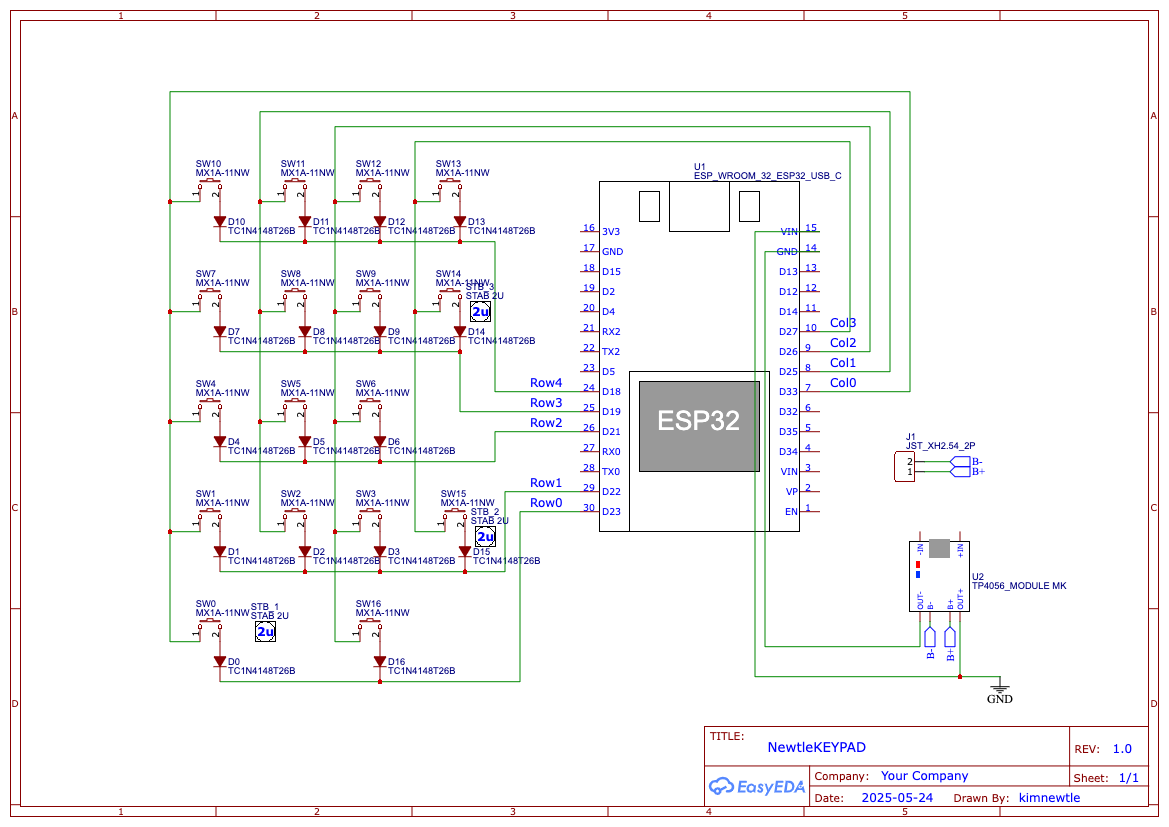

회로는 아래와 같이 설계하였습니다.

PCB제작파일 Gerber파일은 아래 클릭해서 다운받을 수 있습니다.

Gerber_BLE_keypad_PCB_keypad_keyboard.zip

0.02MB



아래 링크들어가셔서 다운받은 Gerber파일 업로드하고 주문하면 쉽게 PCB를 받을 수 있습니다.

https://jlcpcb.com/kr?from=newtle_kim1

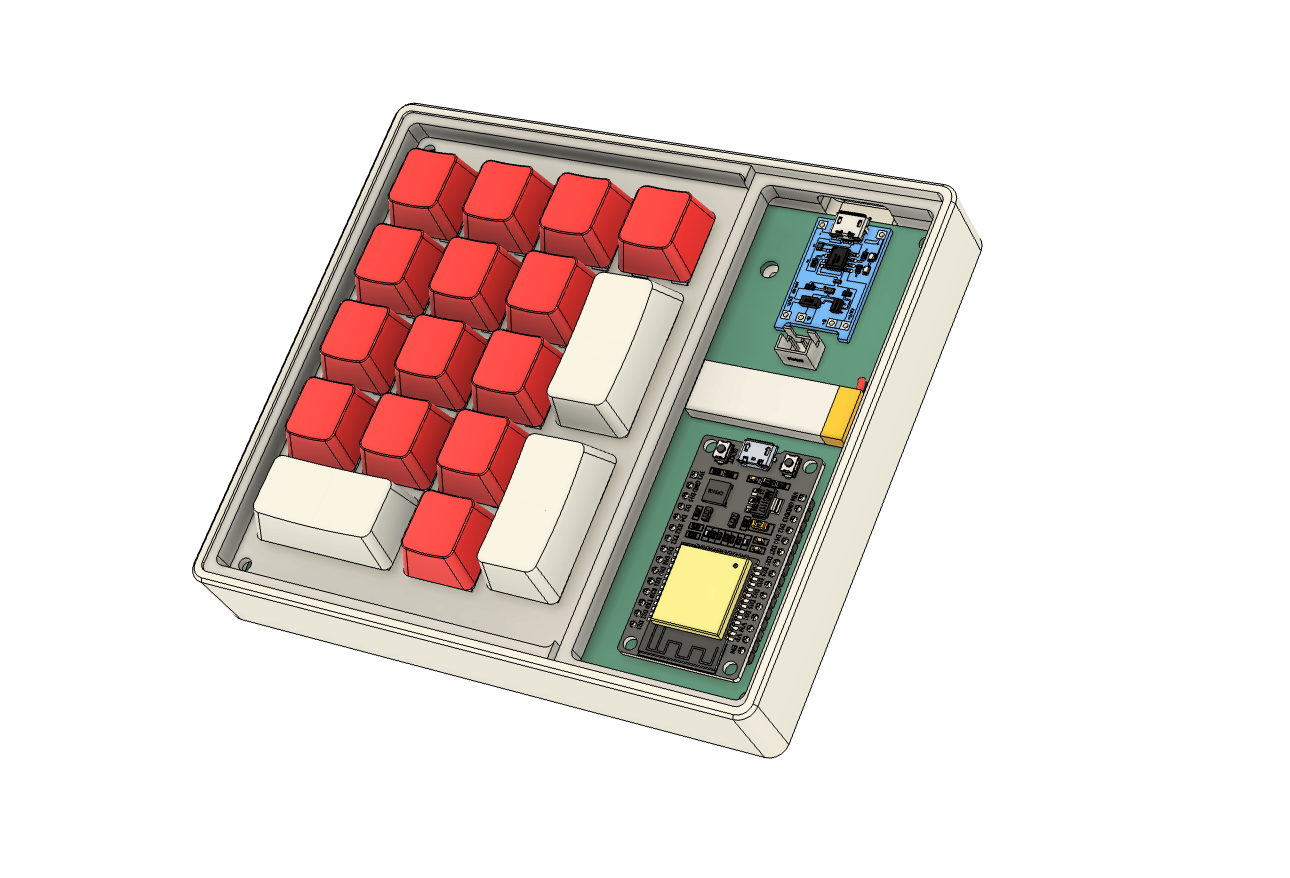

3D모델파일은 아래 클릭해서 다운받을 수 있습니다.

BLEKP_cover.stl

2.30MB

BLEKP_top_plate.stl

0.50MB

BLEKP_main_body.stl

1.23MB

cover_acrylic_for_lasercutting.dxf

0.00MB





아두이노 IDE 설치하고, 붙여넣습니다.

#include <BleKeyboard.h>

const uint8_t rowPins[5] = {23, 22, 21, 19, 18};
const uint8_t colPins[4] = {33, 25, 26, 27};

// 일반 키로 변경 (문자/기호 직접 입력)
const uint8_t keymap[5][4] = {
  {'0',        0,           '.',        0},      // ROW 0
  {'1',        '2',         '3',        KEY_RETURN},   // ROW 1 (Enter)
  {'4',        '5',         '6',        0},      // ROW 2
  {'7',        '8',         '9',        '+'},    // ROW 3
  {KEY_BACKSPACE, '/',      '*',        '-'}     // ROW 4
};

BleKeyboard btKeyboard("NewtleKeypad");
bool keyPressed[5][4] = {false};  // 눌림 상태 추적

void setup() {
  Serial.begin(115200);
  for (uint8_t i = 0; i < 4; i++) {
    pinMode(colPins[i], INPUT_PULLUP);
  }
  for (uint8_t i = 0; i < 5; i++) {
    pinMode(rowPins[i], OUTPUT);
    digitalWrite(rowPins[i], HIGH);  // 기본 HIGH
  }

  btKeyboard.begin();
  Serial.println("BLE Keyboard ready. Waiting for connection...");
}

void loop() {
  if (btKeyboard.isConnected()) {
    for (uint8_t row = 0; row < 5; row++) {
      digitalWrite(rowPins[row], LOW);
      delayMicroseconds(5);

      for (uint8_t col = 0; col < 4; col++) {
        uint8_t pin = colPins[col];
        uint8_t key = keymap[row][col];

        if (key == 0) continue;  // 빈 칸

        bool currentState = digitalRead(pin) == LOW;

        if (currentState && !keyPressed[row][col]) {
          btKeyboard.press(key);
          keyPressed[row][col] = true;
          Serial.printf("Pressed [%d,%d] keycode: %d\n", row, col, key);
        }

        if (!currentState && keyPressed[row][col]) {
          btKeyboard.release(key);
          keyPressed[row][col] = false;
          Serial.printf("Released [%d,%d] keycode: %d\n", row, col, key);
        }
      }

      digitalWrite(rowPins[row], HIGH);
    }
  } else {
    Serial.println("BLE not connected...");
    delay(500);
  }

  delay(10);
}

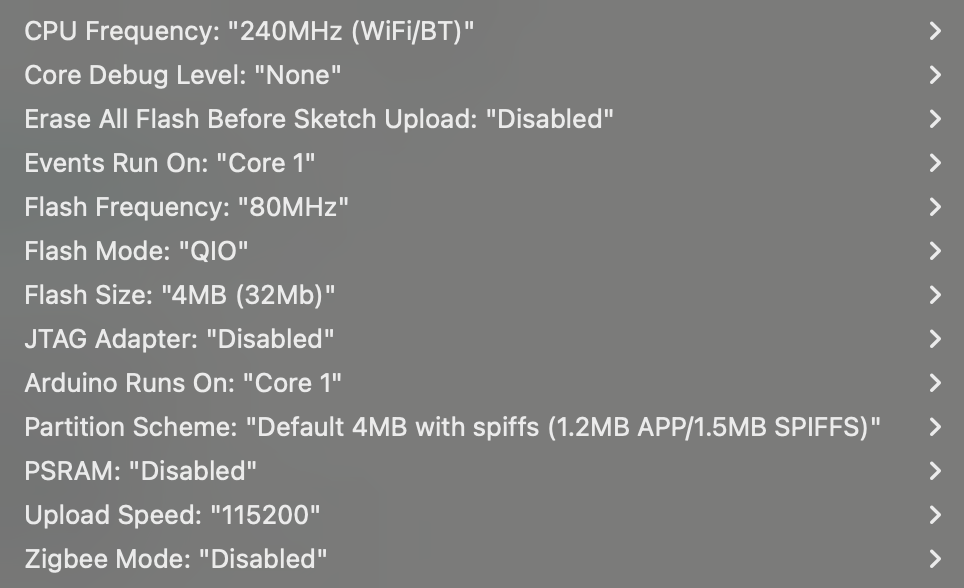

보드는 ESP32 Dev Module 을 설정하고, 아두이노 IDE 상단메뉴에 있는 Tools에서 설정을 아래와 같이 하고 컴파일 합니다.
